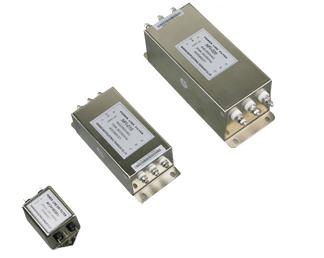

EMI濾波器的正確應用及使用效果

EMI濾波器的正確應用及使用效果

隨著現代科學技術的飛速發展，電子、電力電子、電氣設備應用越來越廣泛，它們在運行中產生的高密度、寬頻譜的電磁信號充滿整個空間，形成復雜的電磁環境。復雜的電磁環境要求電子設備及電源具有更高的電磁兼容性。于是抑制電磁干擾的技術也越來越受到重視。接地、屏蔽和濾波是抑制電磁干擾的三大措施，下面主要介紹在電源中應用EMI濾波器的一些知識。

EMI濾波器的作用

變頻器及開關電源等設備本身在工作時，都會在電源設備的輸入端出現終端噪聲，產生輻射及傳導干擾，也會進入交流電網干擾其它的電子設備，所以必須采取有效措施加以抑制。在抑制EMI 噪聲的輻射干擾方面，電磁屏蔽是最好的方式。而在抑制EMI 噪聲的傳導干擾方面，采用EMI 濾波器是很有效的手段，當然應配合良好的接地措施。

使用EMI濾波器的作用歸納起來有兩點：（1）防止外來電磁噪聲干擾電源設備本身控制電路的工作；（2）抑制電源設備本身產生的EMI通過電源線傳輸?shù)诫娋W(wǎng)，干擾其它敏感設備。

EMI濾波器選型

選用EMI濾波器時，應主要考慮三個方面的指標；首先是電壓/電流，其次是插入損耗，最后是結構尺寸。由于濾波器內部一般是經過灌封處理的，因此環境特性不是主要問題。但是所有的灌封材料和濾波電容器的溫度特性對電源濾波器的環境特性有一定的影響。

EMI濾波器正確使用方法

濾波器應盡量靠近設備交流電入口處安裝，應使未經過濾波器的交流進線在設備內盡量短；

濾波器接地線上有大的電流流過，會產生電磁輻射，應對濾波器進行良好的屏蔽和接地；

濾波器的輸入線和輸出線不能捆扎在一起，布線時盡量增大其間距離，以減小它們之間的耦合，可加隔板或屏蔽層。

EMI濾波器使用效果

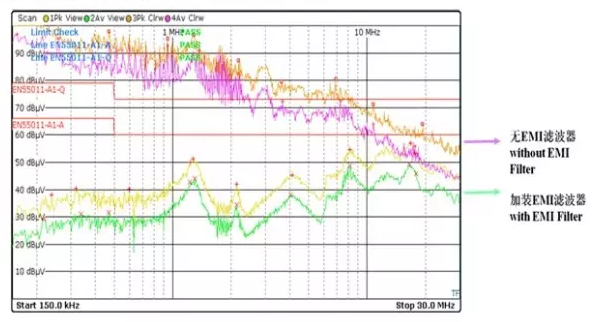

評估EMI濾波器實際效果的最有效方法為傳導干擾測試。下圖為變頻器前端不加EMI濾波器及加EMI濾波器的運行效果對比，可以看出，EMI濾波器能顯著抑制變頻器運行所產生的高頻干擾，使系統滿足傳導干擾標準。
