電阻器知識介紹
電阻器知識介紹：
ò電阻，物質對電流的阻礙作用就叫該物質的電阻。電阻小的物質稱為電電導體，簡稱導體。電阻大的物質稱為電絕緣體，簡稱絕緣體 ò基本介紹 ò在物理學中，用電阻（Resistance）來表示導體對電流阻礙作用的大小。導體的電阻越大，表示導體對電流的阻礙作用越大。不同的導體，電阻一般不同，電阻是導體本身的一種特性。電阻元件是對電流呈現阻礙作用的耗能元件。 ò 電阻是所有電子電路中使用最多的元件之一。 ò 有些物質在低溫條件下電阻為零，被稱為超導體。 ò 導體的電阻通常用字母R表示，電阻的單位是歐姆，簡稱歐，符號是Ω，1Ω=1V/A。比較大的單位有千歐（kΩ）、兆歐（MΩ）（兆=百萬，即100萬）。 ò 換算關系是： ò 1TΩ=1000GΩ；1GΩ=1000MΩ；1MΩ=1000KΩ；1KΩ=1000Ω （也就是一千進率）

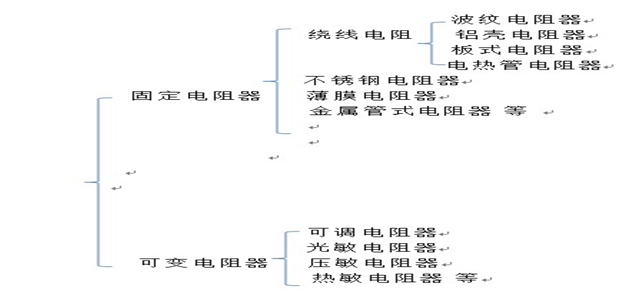

ò電阻分為可變電阻和固定電阻 ò固定電阻器：阻值相對定值。 ò可變電阻器：阻值隨外界環境變化而變化。

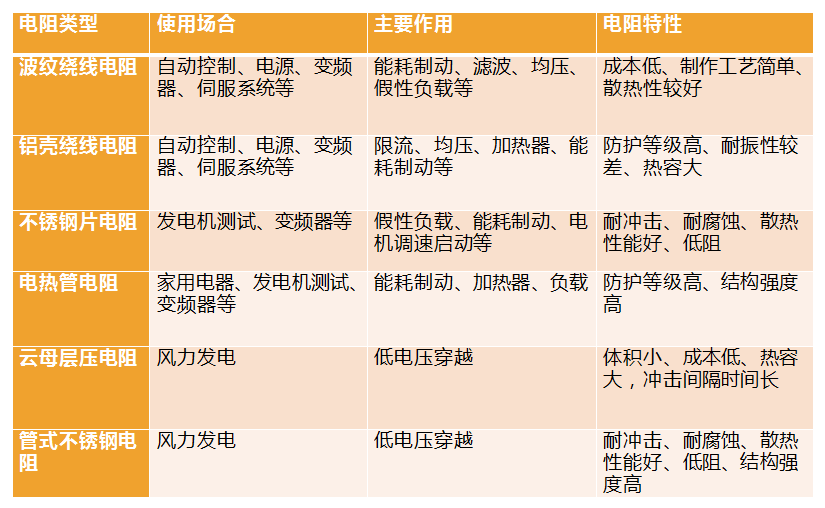

電阻作用
主要職能就是阻礙電流流過和消耗能量，應用于限流、分流、降壓、分壓、制動、假性負載與電容配合作濾波器等.
波紋電阻器 (tileblue wl rxhg)

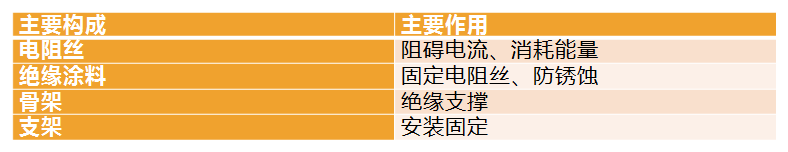

在圓柱形的陶土管上纏繞了波浪狀扁帶合金電阻絲，并在表面涂覆一層耐高溫阻燃絕緣涂層。

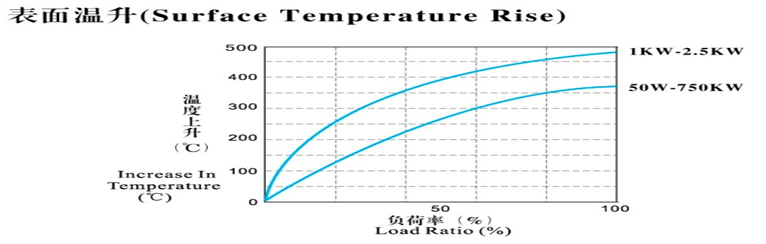

產品特點：
1.額定功率范圍：50W~2500W
2.工作電壓范圍：＜10KV（常規1200V以下，超過1200V，需要更改設計）
3.阻值范圍：1Ω~10KΩ
4.耐壓范圍：AC20KV以下(常規AC 3000V)
5.IP等級：IP00
6.振動等級：1 g
7.溫漂范圍：＜200PPM/℃
8.載流體材料:OCr25Al5(常規)/ Cr20Ni80
9.優勢：成本低，高電壓工作
10.劣勢：抗振動性能稍差
波紋電阻箱(tileblue wl BRU)
箱體使用鍍鋁板材料，耐火性能好，箱體開孔率高，散熱性能好。鋼排單側出線，提高使用安全性。電阻使用波紋電阻器。
產品特點：
1.額定功率范圍：2.4KW~20KW
2.工作電壓范圍：＜3KV（常規800V以下，超過800V，需要更換材料）
3.阻值范圍：1Ω~1KΩ
4.耐壓范圍：AC5000V以下(常規AC 3000V)
5.IP等級：IP00~IP23
6.振動等級：0.5g
7.溫漂范圍：＜200PPM/℃
8.載流體材料:OCr25Al5(常規)/ Cr20Ni80
9.優勢： 無引線結構及鍍鋁板箱體
10.劣勢：短時制動用，不可長時間滿額或過載工作。
波紋電阻柜(tileblue wl PRU)
由波紋電阻器組合而成的電阻柜，適用于大功率，大電流的制動設備 ò ò產品特點： ò1.額定功率范圍：20KW~200KW ò2.工作電壓范圍：＜10KV（常規1200V以下，超過1200V，需要更換結構） ò3.阻值范圍：1Ω~100Ω ò4.耐壓范圍：AC20KV以下(常規AC 3000V) ò5.IP等級：IP00~IP23 ò6.振動等級：0.5g ò7.溫漂范圍：＜200PPM/℃ ò8.載流體材料:OCr25Al5(常規)/ Cr20Ni80 ò9.優勢： 工作電壓可做較高 ò10.劣勢：短時制動用，不可長時間滿額或過載工作，抗振性稍差。
鋁殼電阻器(tileblue wl rxlg)

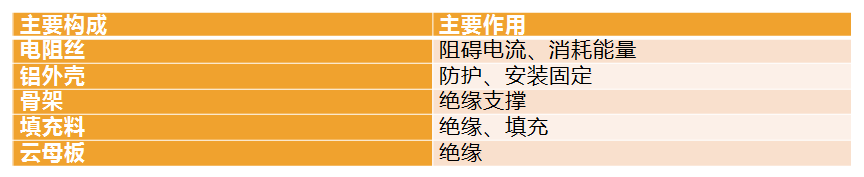

電阻絲纏繞在橢圓形莫來石管上，并封裝在鋁合金外殼內部，防護等級高，但是不適宜長時間工作。

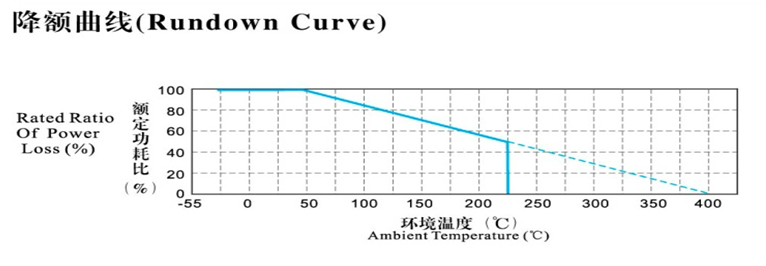

產品特點：
1.額定功率范圍：60W~2000W
2.工作電壓范圍：＜2KV（常規800V以下，超過800V，需要更換材料）
3.阻值范圍：1Ω~10KΩ(120W以下使用小電阻，最大到120KΩ)
4.耐壓范圍：AC4000V以下(常規AC 3000V)
5.IP等級：IP00~IP54
6.振動等級：1.5g
7.溫漂范圍：＜200PPM/℃
8.載流體材料:OCr25Al5(常規)/ Cr20Ni80
9.優勢：防護等級高
10.劣勢：工作電壓不高，不可長時間滿額或過載工作。
電阻材料介紹
銅鎳、康銅適用于低阻值的繞線電阻，但要考慮工況、使用溫度
鎳鉻絲適用于濕度大、需要防腐蝕的場合使用
常用陶瓷材料(繞線骨架)特性
陶土材料耐熱沖擊性能較好，但是吸濕性較強，在濕度較大的場合不適宜使用，從經濟的角度考慮，滿足性能要求可以使用莫來石管；
電氣連接方式及常用公式

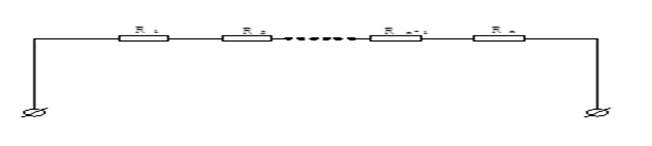

1.串聯電路
在串聯電路中，在干路（主路）上的電阻等于在各支路（分路）上的電阻之和R=R’+R”……

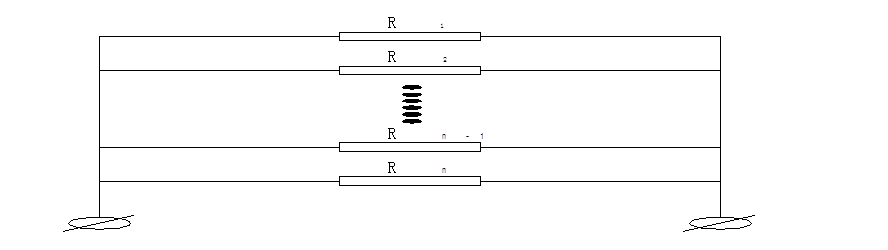

2.并聯電路
在并聯電路中，在干路上的電阻的倒數等于在各支路上的電阻的倒數之和
1／R=1／R’+1／R”……

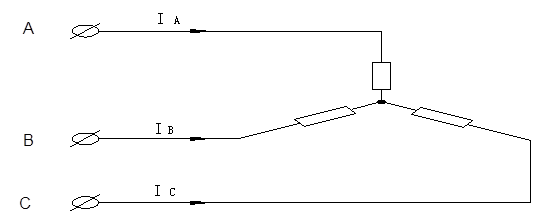

3.星形電路
三相對稱負載
相電流=線電流
相電壓=3√線電壓
4.三角形電路
三相對稱負載
相電壓=線電壓
線電流=3√相電流壓
電阻常用計算公式
歐姆定律：
I=U/R U=IR R=V/I
功率計算：
P=UI=U2/R=I2R
能量計算：
Q= I2RT=U2/RT
阻值計算：
R=ρL/S
ρ——制成電阻的材料電阻率，國際單位制為歐姆?米（Ω?m） ；
L——繞制成電阻的導線長度，國際單位制為米；
S ——繞制成電阻的導線橫截面積，國際單位制為平方米（㎡） ；
R ——電阻值，國際單位制為歐姆（Ω）。
ρ叫電阻率：某種材料制成的長1米、橫截面積是1平方毫米的導線的電阻，叫做這種材料的電阻率。是描述材料性質的物理量。
熱容計算：
Q=CMΔT
Q——吸收能量，國際單位制為焦耳J ；
C——比熱容，國際單位制千焦/克·開kJ/kg·℃ ；
M——質量，國際單位制千克kg
ΔT——溫升，國際單位制攝氏度℃
電阻元件的電阻值大小一般與溫度有關，衡量電阻受溫度影響大小的物理量是溫度系數，其定義為溫度每升高1℃時電阻值發生變化的百分?jǐn)?shù)。
ò額定電壓 ò是指電氣設備長時間工作時所允許的電壓。 ò工作電壓 ò是指電氣設備工作時所加載的電壓。 ò介電強度(耐壓) ò是一種材料作為絕緣體時的電強度的量度。它定義為試樣被擊穿時，單位厚度承受的最大電壓，表示為伏特每單位厚度。物質的介電強度越大，它作為絕緣體的質量越好。 ò電阻率 ò是用來表示各種物質電阻特性的物理量。某種材料制成的長1米、橫截面積是1平方毫米的在常溫下（20℃時）導線的電阻，叫做這種材料的電阻率 ò溫漂 ò電阻阻值隨溫度變化的量。單位 ：ppm/℃ ppm:1/1000000 ò例：SUS 304 溫漂1400 ppm/℃，一不銹鋼電阻 阻值1Ω,室溫20℃，工作時溫度400度。工作時阻值是：1+（400-20）*1400/1000000=1.532(Ω) ò 溫漂計算： òP= [(R2-R1)/（T2-T1）]*1000000 òR1：初始阻值 R2：T2時的阻值 T1：初始溫度 α1: T2溫度時的溫度系數 T2:截止溫度 P：溫漂（ppm/℃） ppm:1/1000000 ò 電阻的溫度系數 òRt=RCt òCt:溫度為t時的電阻溫度修正系數 òR:室溫時的阻值 òRt：溫度為t時的阻值
具體數據還需結合不同工況變動
