高速電機高頻用正弦波濾波器

濾波器，顧名思義，是對波進行過濾的器件?！安ā笔且粋€(gè)非常廣泛的物理概念，在電子技術領域，“波”被狹義地局限于特指描述各種物理量的取值隨時間起伏變化的過程，該過程通過各類傳感器的作用，被轉換為電壓或電流的時間函數，稱之為各種物理量的時間波形，或者稱之為信號。

一、諧波濾波器

由于正弦電壓加壓于非線性負載，基波電流發生畸變產生諧波。在驅動系統中主要非線性負載有整流器、變頻器、逆變器等。減小諧波的主要的手段:

A)增加整流電路的脈波數，比如典型的6脈波整流，通過三繞組或多繞組變壓器形成12脈波，24脈波等拓?fù)浣Y(jié)構，從而提高諧波次數，減小諧波影響;

B)通過增加回路阻抗，比如進線電抗器，變壓器等減小諧波電流的影響;

C)通過有源前端，比如AFE，一方面提高諧波次數，另一方面通過軟件可消除特定諧波;

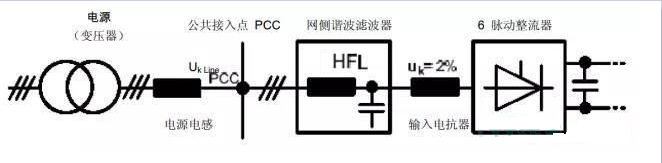

D)諧波濾波器(HFL)是一種無源濾波器，主要吸收6脈波整流器的5、7次網側諧波電流。使用網側諧波濾波器需要在變頻器進線側安裝一個相對短路壓降Uk=2%的進線電抗器。

HFL與輸入電抗器形成諧振電路以吸收變頻器產生的5，7次諧波電流，防止諧波電流注入到公共電網，影響電網質量。其諧振頻率設計為最大幅值的諧波，即5次諧波，同時吸收部分7，11，13次諧波。

二、輸入側EMI濾波器

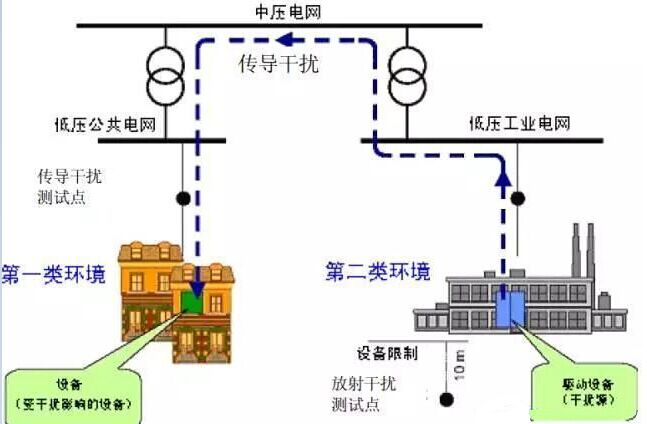

在驅動系統中一般采用的EMI濾波器，通常考慮集總參數、無源濾波器。輸入濾波器限制了由變頻器產生的150kHz~20MHz的高頻傳導干擾，確保驅動設備產生的干擾大部分限制在驅動系統內部(干擾源)，僅很少一部分噪聲傳播到電網中去，從而改善整個系統的電磁兼容性。

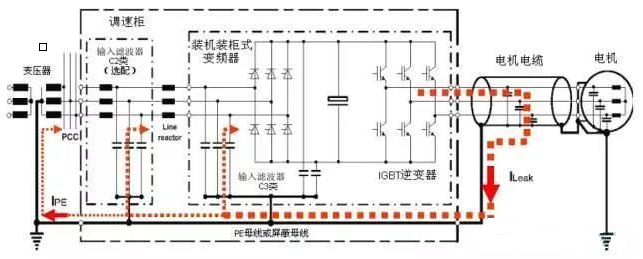

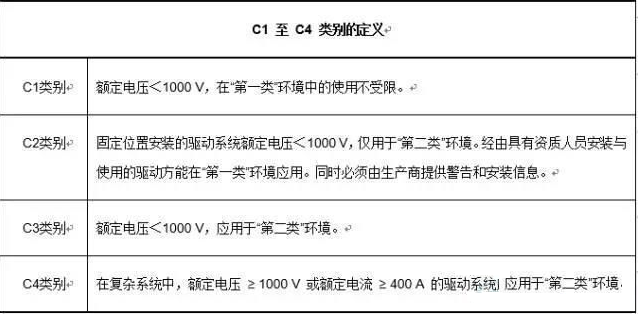

逆變器與功率器件所造成的驅動系統中的高頻噪聲，及很高的電壓變換率dv/dt，將在逆變器輸出端產生很大的高頻漏電流，這些高頻漏電流通過電機電纜和電機繞組的分布電容對地泄露。必須提供一個有效的路徑，使漏電流回到噪聲源--逆變器。若在驅動系統輸入側沒有安裝EMI濾波器(沒有為高頻噪聲電流提供一個流回逆變器的低阻抗回路)，那么所有的噪聲電流將通過公共地回路流到變壓器的中性點，通過三相電源返回變頻器(EMI源)。這樣，有高頻噪聲電流造成的高頻噪聲電壓將會疊加到公共電源接入點pcc，從而影響甚至損壞連接到此公共電源系統的其他設備和變頻器本身。在此公共電源接入點的噪聲水平將達到C4的水平。

變頻器提供標配輸入濾波器，為高頻噪聲電流提供了一個低阻抗路徑使其返回到噪聲源。這樣絕大部分的噪聲電流通過濾波器在變頻器內部流動，而電源中的噪聲會很小，公共接入點的噪聲電壓將降到C3的水平。

除標準配置輸入濾波器外，額外增加選配的輸入濾波器，那么電源的噪聲電流將進一步減小，使公共接入點的噪聲電壓降低至C2水平。

三 正弦波濾波器

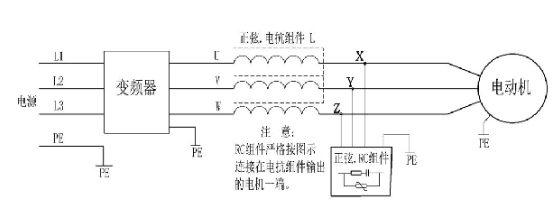

正弦波濾波器由串聯電抗L 和并聯電容 C 構成

將SPWM調制波濾成近似正弦的電壓波形 導致電動機絕緣損壞的根本原因是PWM 電壓波形在電動機端產生的過沖電壓，因此很容易想到如果將變頻器輸出端的PWM 波形轉變成驅動電動機的理想波形——正弦波，就可以解決問題了

1.延長電機壽命

2.保護電機絕緣

3.減小電機軸承電流

4.增加傳輸距離

5.提高系統可靠性

6.應用該濾波器后普通電機可以取代變頻電機SWF正弦波濾波器

7.對電磁干擾的抑制效果好

8.由于變頻器的輸出含有高頻諧波，增加了動力電纜及電機的損耗;同時極高的dv/dt會引起數MHz的輻射干擾;如果電機需要長線傳輸時(電機線纜超過50米)，由于行波反射引起電機端電壓疊加，使電機絕緣破壞，甚至使電纜爆裂。

9.對于諧波電流，可以通過改變調制方式，降低諧波分量但并不能完全消除。由dv/dt引起的射頻干擾，可以加裝dv/dt濾波器，但只能對一定長度的電纜有效，并不適合任意長度的電纜。

10.能同時解決以上問題的有效方法使在變頻器輸出側加裝正弦波濾波器，將SPWM調制波濾成近似正弦的電壓波形，正弦波濾波器由高頻出相電抗器，RC回路，共模電抗器組成?？梢杂行У囊种聘哳l損耗及dv/dt射頻干擾，并使電機和變頻器的線纜延長至500米，甚至使3千米。

功能

正弦波濾波器的作用是將變頻輸出的PWM波轉換成正弦波。在電機電壓為50Hz時，使用正弦波濾波器其畸變系數約為5% (部分品牌的變頻器應用后，畸變率會大于此數據)。

其主要的功能包括兩個方面:1、調整變頻器輸出的波形。變頻器輸出的波形為PWM波，是介于方波和正弦波之間的波形，加上正弦波濾波器之后，會把PWM波改造成比較像正弦波的波形;2、實現變頻器的遠距離傳輸。一般情況下，國產的變頻器與負載的距離，超過50米，就必須要加電抗器，如果對變頻器輸出波形有要求的話，就要加正弦波濾波器;對于進口變頻器來講，一般情況下，距離超過100米，就要加。這個距離，指的是連線的長度。由于正弦波濾波器的價格比較高，一般情況下，如無特殊要求，加個變頻器專用濾波器就夠了。關于DV/DT濾波器，其實，就是變頻器專用濾波器，只有專業廠家生產的變頻器專用濾波器，才具有DV/DT抑制功能的。而DV/DT，就是指的電壓變化率，是衡量電壓突變的一個指數。

選擇及使用正弦波濾波器的注意事項:

1.使用正弦波濾波器后，變頻器的負載能力將低于系統額定的數值。

2.正弦波濾波器會使經過濾波后的電壓產生一定比例的壓降。在基波頻率50Hz時，壓降約為10% 。其比例與基波頻率的變化成正比。

3.濾波器在將PWM波濾波為正弦波過程中會濾除大量高次諧波成分，因此導致濾波器在空載時變頻器會有約占變頻器額定輸出電流5%~7.5%的空載電流(380V 50Hz條件下。此電流與基波頻率及變頻器輸出電壓成正比)。

4.使用正弦波濾波器后的可接導線長度參見產品說明書。

5.濾波器在使用時應保證良好通風

應用場合

變頻傳動系統:提升機、水泵、風機、高速電機高頻等

交流電源:風力發電、UPS等
