礦用變頻器選配電抗器注意事項

     礦用防爆變頻器為封閉金屬外殼，變頻器及其外圍器件都安裝在封 閉的空間內，由于結構的特殊性，變頻器的主要發熱器件即功率模塊 IGBT采用真空熱管或者水冷散熱方式，但是電抗器等器件也是系統內 較大的發熱源，像一個電爐在持續發熱，如何減小電抗器的發熱量，關 系到變頻器的運行可靠性及機器壽命。

     一、電抗器的結構

     電抗器主要有鐵芯和線包組成，通電后由于有電流通過，將產生“鐵 損”和“銅損”，這些損耗將以熱量的形式存在，引起電抗器的發熱?！拌F 損”即鐵芯（材質為矽鋼片）產生的渦流損耗，“銅損”即導線壓降產生的熱量，應從材料和結構方面進行控制，降低發熱量。輸入/輸出電抗器一般根據要求有2%左右的壓降，將會產生較大的熱量，另外由于變頻器的輸出電壓為PWM波，輸出電流中含有較多的高次諧波成分，也會使輸出電抗器產生更多的熱量。 降低電抗器的鐵損，應從矽鋼片的材質、結構方面入手，一般選用高導磁率的矽鋼片，有取向并選用厚度小的，減小渦流損耗，常用的矽鋼片厚度一般為              0.27mm /0.30mm / 0.50mm等，矽鋼片的廠家牌號也很重要，當然，矽鋼片越薄，電抗器造價也越高。再就是結構方面，采用空心結構設計，利于鐵芯散熱。降低電抗器的銅損，主要是選用電阻率低的材料，優先選用銅材（如銅漆包線、銅帶等），外引接線端子焊接應良好減小接觸電阻。

二、電抗器性能對比

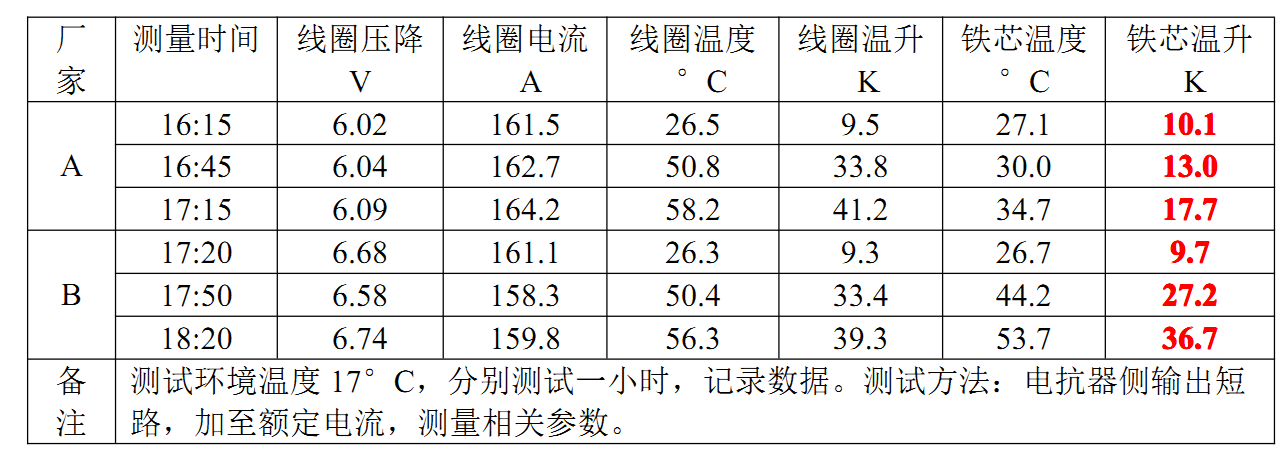

     對兩個廠家的輸出電抗器對比測試，由于材質、工藝不同，造成鐵 芯溫升差異較大，對比數據見下表：

     電抗器型號：OCL-160A/0.13mH-1.14KV，三相輸出電抗器

從以上對比測試數據看出，兩種電抗器的銅損（溫升）差不多，但是電抗器鐵芯的溫升差別較大，主要與材質、結構和工藝等有關，所以選型時不要只關注表面現象，應該關注主要性能指標的優劣，這是影響防爆變頻器發熱、性能和壽命的主要因素。對于回饋型電抗器，由于發熱量大，選型、設計及制造工藝，更要嚴格控制。

 三、電抗器的外型圖

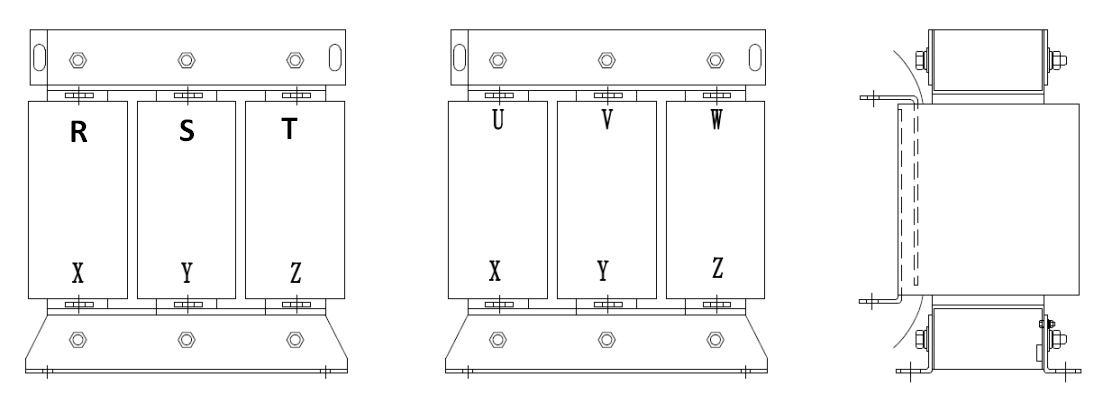

以下為立式電抗器的外型，還有臥式結構的，另外還有水冷電抗器、特殊用途電抗器等。立式電抗器根據生產繞組工藝決定了接線端子為“上進下出”，即上端（線包內層）為輸入端，即能量流入端，下端（線包外層）為輸出端，即能量流出端。電抗器的進出線端子應用正確的符號和顏色進行標示，如A/B/C、X/Y/Z、U/V/W、R/S/T等，防止接線時錯誤使用。電抗器的絕緣等級、電氣間隙、爬電距離等要滿足不同電壓規格等級的技術要求。

 四、系統接線圖

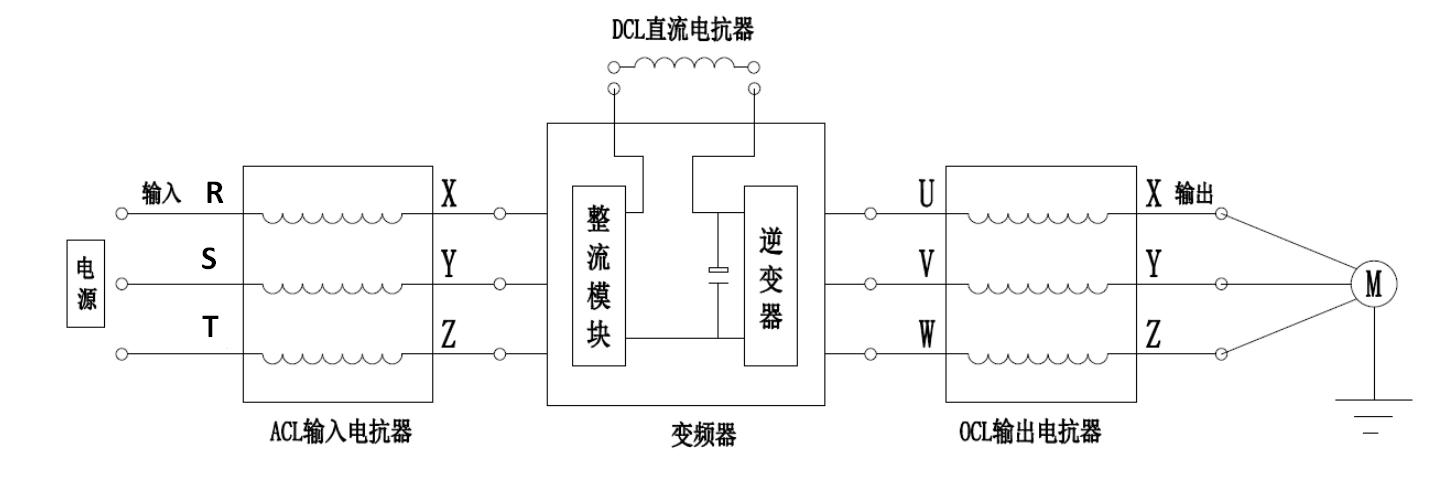

      以下為兩象限變頻器系統的變頻器、電抗器連接關系圖，接觸器及濾波器部分未示出。對于四象限能量回饋系統，需要配套回饋電抗器，其輸入端為U/V/W，一定要與變頻器連接，即能量由變頻器流入電抗器回饋至電網側，千萬不能接錯?？刂凭€要避開電抗器的電纜，減少對控制信號、輔助電源的干擾。
