多數電磁干擾濾波器必須使用共模電感器。由于共模電感器在很寬的頻率范圍內阻抗很高，所以可抑制高頻開關電源產生的高頻噪聲。

電磁干擾的類型：電磁兼容指的是一個產品和其它產品共存于特定的電磁環境中，而不會引起其它產品或者自身性能下降或損壞的能力，它主要包括輻射性和抗擾性兩個領域。電磁干擾主要有兩種類型：
1.輻射干擾：設備產生的電磁波通過空間傳播，并對其他設備電路產生無用電壓/電流的一種干擾方式。當兩臺設備間的距離與波長相比較長時，干擾以電磁波的形式傳播。例如，在使用手機時，旁邊的設備電腦顯示器圖像會出現抖動，這是因?yàn)槭謾C(jī)工作時發出的信號通過空間以電磁場的形式傳輸?shù)斤@示器內部。
2 傳導干擾：一臺設備產生的電壓/電流變化通過電源線、信號線傳導并影響其他設備的一種干擾方式。當設備與導線的長度比波長短時，傳導干擾主要是通過電源線、控制線、信號線傳輸?shù)墓材８蓴_和差模干擾，還有不同設備使用公共電源或公共地線所產生的共阻抗干擾。電源線本來一般只是輸送50Hz交流電，但是由于連接設備的電磁干擾，使電源線上的電流很不純凈。傳導干擾很容易通過電源線進入設備中，使得設備出錯甚至損壞，從而影響結果的正確性。減少傳導干擾的方法有很多，諸如合理鋪設地線，合理設計緩沖電路，減少電路雜散電容等，我們采用的主要且有效的方法就是在被干擾設備的電源線上安裝電源濾波器，利用EMI濾波器衰減電網與開關電源對彼此的噪聲干擾。

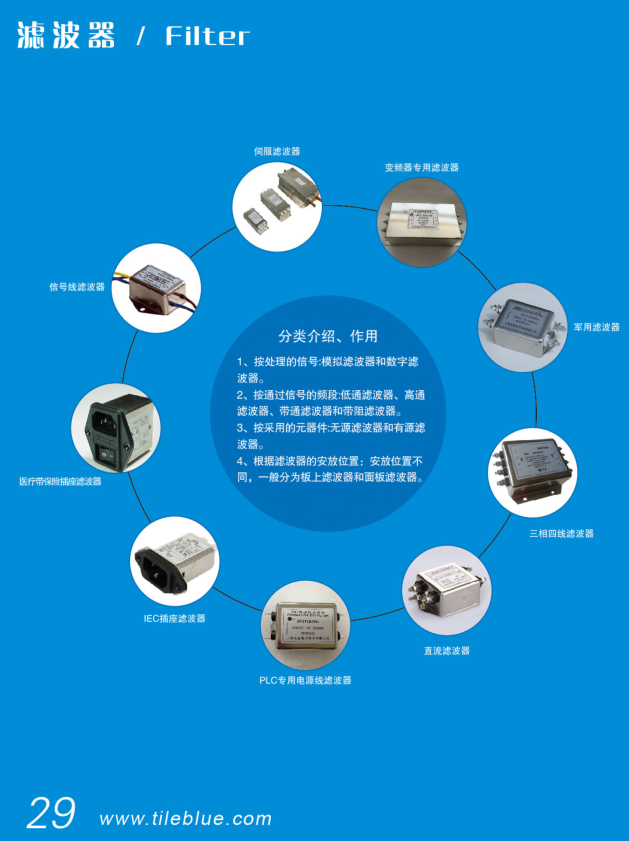

哪些設備需要用到電源濾波器呢？

伺服專用濾波器：能有效的抑制線對線、線對地之間的電磁干擾；用于降低伺服器EMC干擾，專用于伺服電機及相關工業自動化設備；高性價比。

數控設備專用濾波器:安全、可靠是一種通用的EMI濾波器；

變頻器專用濾波器:此產品是基于變頻器在工作時對電網及其他數字、電子設備產生干擾的頻域特性專門設計；優異的插入損耗特性，可極大地改善變頻器的干擾。有效濾除共模和差模噪聲干擾。

IEC插座式濾波器:小型電子設備和電子測量儀器，音響設備，電腦、通訊設備、液晶電視、電動玩具，醫療設備、 有醫療帶保險型；有插入型不同的出線連接方式

三相濾波器：變頻器輸入側三相濾波器，輸出側濾波器，伺服三相濾波器，常用于變速驅動、伺服器、逆變和變頻系統應用；工業設備自動化設備以及電梯、電源供應系統，UPS等三相電源；常規三相電機驅動

三相四線濾波器：三相帶中線（零線）電源濾波器；適合于星形和三角形的電源網絡，也可用于工業設備、數控精密機床、精密量測設備以及其它需四線的電源設備

電源線濾波器：單相工業設備，電源供應和控制系統，通信系統，電子設備和電子測量儀器，家電，單相電源，開關電源, PLC 控制器；醫療設備及醫療特別應用（低泄漏電流），瓦藍科技的電源濾波器體積小，有線引式、插入式、螺栓式多種出線方式可供選擇

直流濾波器、單相濾波器：良好的共模和差模干擾抑制能力，開關逆變類電源轉換器；直流電源的EMC干擾抑制單相工業設備、控制系統，用于變頻器，大多數數字設備（尤其是開關電源）可用來抑制連續或間隙性脈沖干擾；低頻、高頻濾波效果；專為抑制直流電源線的噪聲

電源濾波器使用注意事項：

    (1)電源濾波器的插入損耗值應為電源線傳導干擾發射最大值與電磁兼容性指標界限比值，適當增加一定余量。插入損耗包括共模插入損耗和差模插入損耗。

    (2)電源濾波器的抑制帶寬與干擾頻譜的匹配問題。設備的電源濾波器與屏蔽室濾波器不同，其抑制頻譜相對較窄。一般500kHz～200MHz有較高的干擾電平，這是需要抑制的頻率范圍，在這基礎上向低端引伸到l0kHz，向高端引伸到500MHz。

    濾波器抑制尖峰干擾也十分有效的，最窄的考核尖峰脈沖達150～50ns左右，該脈沖頻譜達幾十兆赫，有時也能達到上百兆赫。

    (3)電源濾波器阻抗與負載阻抗應設計為失配。電源濾波器與一般濾波器不同之處是電源濾波器重視帶外插入損耗（抑制度）。只有處于失配狀態，帶外插入損耗數值才能偏高，因此一般要求濾波器高輸出阻抗配低阻抗負載，存在問題是負載阻抗經常是變化的，這對濾波器的使用效果帶來一定問題，使用不當效果較差。

    (4)電源濾波器的負載能力問題。眾所周知，電源濾波器性能指標測試時，一般定義為空載或50Ω負載，（實際情況是負載阻抗很?。箿y(cè)試時濾波器處于良好狀態，其性能指標都比實際應用偏高?？紤]這種情況，實際應用時濾波器一般不滿載使用。另一方面，從可靠性設計考慮，一般都要降額設計，降額因子為0.5左右，即最大工作負載為額定值的50%。對滿載工作的濾波器，建議進行滿載狀態的高溫工作試驗，避免出現裝機后的可靠性問題。
