制動單元制動電阻選型手冊



1.     綜述

DBU系列制動單元的作用是將馬達在減速的過程中產生的再生能量,以熱能的形式消耗在制動電阻上,從而改善變頻器的制動性能及縮短變頻器的制動時間.

在使用DBU系列制動單元之前,請仔細閱讀本說明,如有疑問,請與我公司聯系.

本說明對你的日常維護,維修;故障檢測,檢修提供了有力的幫助.

 1.1購入檢查

所有制動單元在出廠前均經過嚴格仔細的檢驗,測試;在你開箱驗收時,請確認如下事項.如有異常,請與我公司業務部聯系.

表1-1 購入檢查項目



檢查項目

檢查方法

與訂購的產品是否一致?

查看DBU的型號.

所收物品是否有損傷?

查看整體外觀,檢查制動單元是否在運輸中損傷

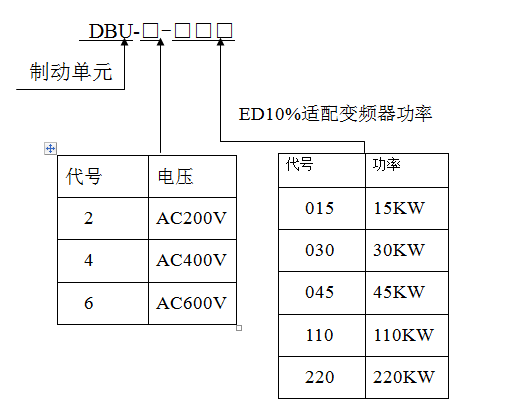

1.2 制動單元型號說明


1.3                              DBU系列制動單元技術條件



制動單元型號DBU-

AC200V-AC300V

AC380V-AC460V

2015

2030

4030

4045

4220

4300

輸入輸出特性

峰值電流(A)

50

90

50

75

300

550

額定電流(A)

15

30

15

25

85

120

制動起始電壓(V)

380V+/-5V

630/660/690/730/760V+/-10V

最大回滯誤差

約8V

約16V

同步信號

推鑒不超過3臺。

推鑒不超過3臺

電源

直流母線電壓

DC 243~400V

DC 460~800V

指示功能

電源指示

PCB上直流母線輸入端子有電壓（大于50V）輸入，紅色上電POWER指示燈亮

運行指示

制動單元工作時,綠色BRAKING指示燈亮

環境條件

環境溫度

-10℃~+40℃(無冰凍)

存儲溫度

-10℃~+50℃

濕度

90%RH(無凝霜)

振動

10~20HZ為1G, 20~50HZ可達0.2G

1.     4  DBU系列制動單元適配制動電阻選用表

220V SERIES  ED=10%，起始斬波電壓VDC=380V /220VAC

變頻器功率KW

制動單元型號

制動單元數量

電阻配置

電阻數量

制動轉矩

(10%ED)

%

0.4

DBU-2015

1

70W  200Ω

1

220

0.75

DBU-2015

1

70W  200Ω

1

125

1.5

DBU-2015

1

260W  100Ω

1

125

2.2

DBU -2015

1

260W  70Ω

1

120

3.7

DBU -2015

1

390W  40Ω

1

125

5.5

DBU -2015

1

520W  30Ω

1

115

7.5

DBU -2015

1

780W   20Ω

1

125

11

DBU -2015

1

2400W  13.6Ω

1

125

15

DBU -2015

1

3000W  10Ω

1

125

18.5

DBU -2022

1

4800W  8Ω

1

125

22

DBU -2022

1

4800W  6.8Ω

1

125

30

DBU -2015

2

3000W  10Ω

2

125

37

DBU -2015

2

3000W 10Ω

2

100

45

DBU -2022

2

4800W 6.8Ω

2

120

55

DBU -2030

2

4800W 6.8Ω

2

100

75

DBU -2030

3

4800W 6.8Ω

3

110

90

DBU -2030

4

4800W 6.8Ω

4

120

110

DBU -2030

5

4800W 6.8Ω

5

100



  ED=20%，起始斬波電壓VDC=380V/220VAC

變頻器功率KW

制動單元型號

制動單元數量

電阻配置

電阻數量

制動轉矩

(20%ED)

%

0.4

DBU -2015

1

140W  200Ω

1

220

0.75

DBU -2015

1

140W  200Ω

1

125

1.5

DBU -2015

1

520W  100Ω

1

125

2.2

DBU -2015

1

520W  70Ω

1

120

3.7

DBU -2015

1

780W  40Ω

1

125

5.5

DBU -2015

1

1KW  30Ω

1

115

7.5

DBU -2015

1

1.5KW   20Ω

1

125

11

DBU -2015

1

4.8KW  13.6Ω

1

125

15

DBU -2022

1

6KW  10Ω

1

125

18.5

DBU -2030

1

9.6KW  8Ω

1

125

22

DBU -2030

1

9.6KW  6.8Ω

1

125

30

DBU -2022

2

6KW  10Ω

2

125

 37

DBU -2030

2

6KW 10Ω

2

100

45

DBU -2030

2

9.6KW 6.8Ω

2

120

55

DBU -2030

3

6.4KW 10.2Ω

2

100

75

DBU -2030

4

7.2KW 9Ω

4

110

90

DBU -2030

4

9.6KW 6.8Ω

4

120

110

DBU -2030

5

9.6KW 6.8Ω

5

100

ED=40%，起始斬波電壓VDC=380V/220VAC

變頻器功率KW

制動單元型號

制動單元數量

電阻配置

電阻數量

制動轉矩

(40%ED)

%

0.4

DBU -2015

1

240W  200Ω

1

220

0.75

DBU -2015

1

450W  200Ω

1

125

1.5

DBU -2015

1

900W  100Ω

1

125

2.2

DBU -2015

1

1.3KW  70Ω

1

120

3.7

DBU -2015

1

2.2KW  40Ω

1

125

5.5

DBU -2015

1

3.3KW  30Ω

1

115

7.5

DBU -2015

1

4.5KW   20Ω

1

125

11

DBU -2022

1

6.6KW  13.6Ω

1

125

15

DBU -2030

1

9KW  10Ω

1

125

18.5

DBU -2022

2

6KW  16Ω

1

125

22

DBU -2022

2

6.6KW  13.6Ω

2

125

30

DBU -2030

2

9KW  10Ω

2

125

37

DBU -2030

3

7.5KW 15Ω

3

100

45

DBU -2030

3

9KW 10.2Ω

3

120

55

DBU -2030

4

8.5KW 13.2Ω

4

100

75

DBU -2030

4

12KW 9Ω

4

110

90

DBU -2030

6

9KW 10.2Ω

4

120

110

DBU -2030

8

8.5KW 10.8Ω

8

100



400V SERIES  ED=10%，起始斬波電壓VDC=760V/380VAC

變頻器功率KW

制動單元型號

制動單元數量

電阻配置

電阻數量

制動轉矩

(10%ED)

%

0.4

DBU -4015

1

70W  750Ω

1

230

0.75

DBU -4015

1

70W  750Ω

1

130

1.5

DBU -4015

1

260W 400Ω

1

125

2.2

DBU -4015

1

260W  250Ω

1

135

3.7

DBU -4015

1

390W  150Ω

1

135

5.5

DBU -4015

1

520W  100Ω

1

135

7.5

DBU -4015

1

780W   75Ω

1

130

11

DBU -4015

1

1040W  50Ω

1

135

15

DBU -4015

1

1560W  40Ω

1

125

18.5

DBU -4030

1

4800W  32Ω

1

125

22

DBU -4030

1

4800W  27.2Ω

1

125

30

DBU -4030

1

6000W  20Ω

1

125

37

DBU -4045

1

9600W 16Ω

1

125

45

DBU -4045

1

9600W 13.6Ω

1

125

55

DBU -4045

2

6000W 20Ω

2

135

75

DBU -4045

2

9600W 13.6Ω

2

145

110

DBU -4045

3

9600W 13.6Ω

3

100

160

DBU -4220

1

40KW 3Ω

1

140

220

DBU -4220

1

60KW 2.5Ω

1

110

300

DBU -4220

2

40KW 3Ω

2

110

600

DBU -4220

4

40KW 3Ω

4

110



    ED=20%，起始斬波電壓VDC=760V/380VAC

變頻器功率KW

制動單元型號

制動單元數量

電阻配置

電阻數量

制動轉矩

(20%ED)

%

0.4

DBU -4015

1

140W  750Ω

1

230

0.75

DBU -4015

1

140W  750Ω

1

130

1.5

DBU -4015

1

520W 400Ω

1

125

2.2

DBU -4015

1

520W  250Ω

1

135

3.7

DBU -4015

1

780W  150Ω

1

135

5.5

DBU -4015

1

1040W  100Ω

1

135

7.5

DBU -4015

1

1560W   75Ω

1

130

11

DBU -4015

1

2KW  50Ω

1

135

15

DBU -4030

1

3KW  40Ω

1

125

18.5

DBU -4030

1

9600W  32Ω

1

125

22

DBU -4030

1

9600W  27.2Ω

1

125

30

DBU -4045

1

12KW  20Ω

1

125

37

DBU -4045

1

20KW 16Ω

1

125

45

DBU -4030

2

10KW 27.2Ω

1

125

55

DBU -4045

2

12KW 20Ω

2

135

75

DBU -4045

3

18KW 20.4Ω

3

145

110

DBU -4045

4

15KW 18Ω

4

100

160

DBU -4220

1

80KW 3Ω

1

140

220

DBU -4220

2

60KW 5Ω

2

110

300

DBU -4220

2

80KW 3Ω

2

110

600

DBU -4220

4

80KW 3Ω

4

110



    ED=40%，起始斬波電壓VDC=760V/380VAC

變頻器功率KW

制動單元型號

制動單元數量

電阻配置

電阻數量

制動轉矩

(40%ED)

%

0.4

DBU -4015

1

240W  750Ω

1

230

0.75

DBU -4015

1

450W  750Ω

1

130

1.5

DBU -4015

1

800W 400Ω

1

125

2.2

DBU -4015

1

1.32KW  250Ω

1

135

3.7

DBU -4015

1

2.2KW  150Ω

1

135

5.5

DBU -4015

1

3.3KW  100Ω

1

135

7.5

DBU -4015

1

4.5KW   75Ω

1

130

11

DBU -4030

1

6.6KW  50Ω

1

135

15

DBU -4030

1

9KW  40Ω

1

125

18.5

DBU -4045

1

11KW  32Ω

1

125

22

DBU -4045

1

13.2KW  27.2Ω

1

125

30

DBU -4030

2

10KW  40Ω

2

125

37

DBU -4045

2

11KW 32Ω

2

125

45

DBU -4045

2

13.5KW 27.2Ω

2

125

55

DBU -4045

3

12KW 30Ω

3

135

75

DBU -4045

4

11KW 27.2Ω

4

145

110

DBU -4220

1

66KW 4.4Ω

1

100

160

DBU -4220

2

48KW 6Ω

2

140

220

DBU -4220

2

66KW 5Ω

2

110

300

DBU -4220

3

60KW 4.5Ω

3

110

600

DBU -4220

6

60KW 4.5Ω

6

110
