大功率瓷盤圓盤可調電阻器滑動變阻器線繞電力
BC1-大功率瓷盤圓盤可調電阻器滑動變阻器線繞電力型可變線繞電阻器

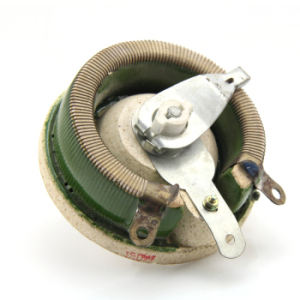

BC系列旋臂滑線式瓷盤變阻器產品概述
適用于電壓不超過500伏的工業電氣設備中作電壓、電流調節和交直流發電機電壓調整及直流電動機轉速調節之用。變阻器采用康銅線或鎳鉻線作為電阻材料繞于圓形陶瓷器骨架上，除滑動接觸面外用高溫釉燒結固定絕緣，中心配以轉軸帶動刷握和電刷，以轉軸帶動電刷在電阻體上的滑動從而獲得變化的電阻值。瓦藍科技的可變電阻器可作為變阻器的兩個連接（調節刷和單端軌道），變阻器分開啟式及保護式二種，其保護式即變阻器加金屬防護箱殼，并配以調節手輪。
BC系列旋臂滑線式瓷盤變阻器產品應用
1. 適用于低頻交流或直流電氣設備中作調節控制電壓、電流或可調節的負載電阻等用，教育建模、仿真負載模擬、電源測試、電路負載、變頻器、起重、制動、電力、船舶、小家電（攪拌機、攪拌器、風機、電動工具）、工業自動化等機電裝備。
2. 馬達控制器使用：作為變阻器或電位器來控制馬達的速度，由此調整電流的流通量。
3.常用阻值如50W20R 50W50R 100W100R 200W200R 500W10R 500W100R等等。
4.具有分辨能力高、阻值變化范圍廣、耐熱、耐濕、耐磨等特點，適合于機電設備中配套使用。電阻可以隨便調節改變?？梢远鄠€串聯、并聯一起使用。
BC系列旋臂滑線式瓷盤變阻器技術規格
1.功率：25W-3000W; 常見阻值：5Ω-10KΩ，公差為K±10%，更小公差可特定
2.變阻器極限工作電壓：1000V：絕緣電壓 2500V
3.變阻器溫升：25-100W的≤300K；≥150W 的 ≤350K
4.滑動行程：25-50W的280± 5 ° ； ≥100W的300± 5 °
5.阻律規律，線性偏差：在整個行程內，阻律變化成直線型規律，線性偏差不大于±10%
6.變阻器控制軸在不小于90%的行程內轉動5000周，變阻器應無可見損傷
BC系列旋臂滑線式瓷盤變阻器尺寸圖
型號功率 | A | B | F |
BC1-25W | 44 | 43 | 50 |
50 | 66 | 43 | 75 |
100 | 84 | 43 | 95 |
150 | 106 | 48 | 120 |
300 | 170 | 74 | 180 |
500 | 210 | 60 | 230 |
BC1-50W/2 | 80 | 100 | 75 |
100W/2 | 97 | 112 | 95 |
150W/2 | 135 | 120 | 120 |
300W/2 | 175 | 165 | 180 |
500W/2 | 220 | 165 | 230 |
BC1-150W/3 | 170 | 220 | 120 |
300W/3 | 175 | 275 | 180 |
500W/3 | 220 | 275 | 230 |

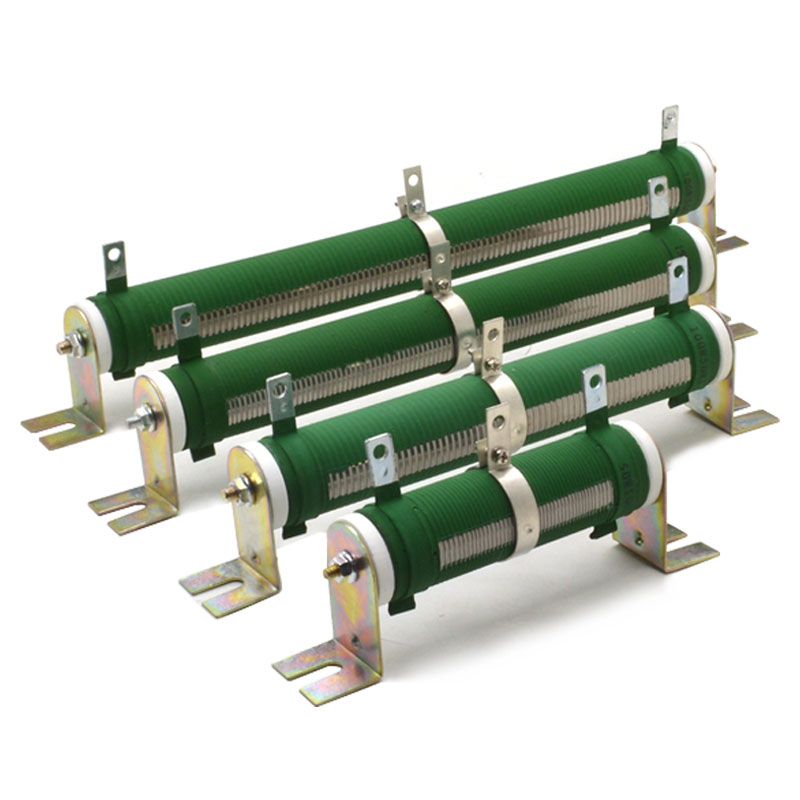

可調波紋電阻器
產品概述
RXHG-100W -T 以陶瓷管作為線繞電阻絲骨架，表面涂覆一層具有阻燃、耐高溫特性的涂層漆，功率大，使用壽命長，阻值可根據客戶需要調節，使用方便；產品廣泛用于儀器儀表、機械、變頻器能耗制動、模擬負荷試驗、老化測試、各種電器設備和電子儀器的直流或交流作降壓分流負載使用等等。
可調最大的應用阻值：
可調電阻或變阻器的可調阻值范圍，從起始阻值（最小可調阻值）到最終阻值（最大可調阻值）；先決定最大可調阻值后，電阻線徑及線繞的間距和長度就可以依據陶瓷管長度及管徑來計算起始阻值。當調節可調電阻，從最終阻值（最大可調阻值）到起始阻值（最小可調阻值）時，電阻值將隨功率遞減而遞減。
可調電阻的額定功率：
額定功率是指調到最終阻值（最大可調阻值）時，可持續應用到線繞電阻本身的最大功率，由最大可調阻值與額定電壓決定，功率與電阻值成線性正比例。
注：-可調電阻的可調范圍為可調阻值范圍的10%到90%
-功率與電阻值成線性正比例
-于25℃空氣流動下的額定功率僅適用于整個電阻在電路中
-將調整環設置在一個中間點時，減少的功率大約同比調整的距離
-如：將調整環調到全程的一半阻值時，功率也約遞減了一半
以上內容含有本公司產品：大功率瓷盤圓盤可調電阻器、滑動變阻器、可調盤形電阻器、電力型可變線繞電阻器、可調波紋電阻器、瓷盤可變電阻、BC瓷盤可調電阻、BC瓷盤可調電阻2層（雙層）、BC瓷盤可調電阻3層、滑動式變阻器、可調電阻、可變電阻
