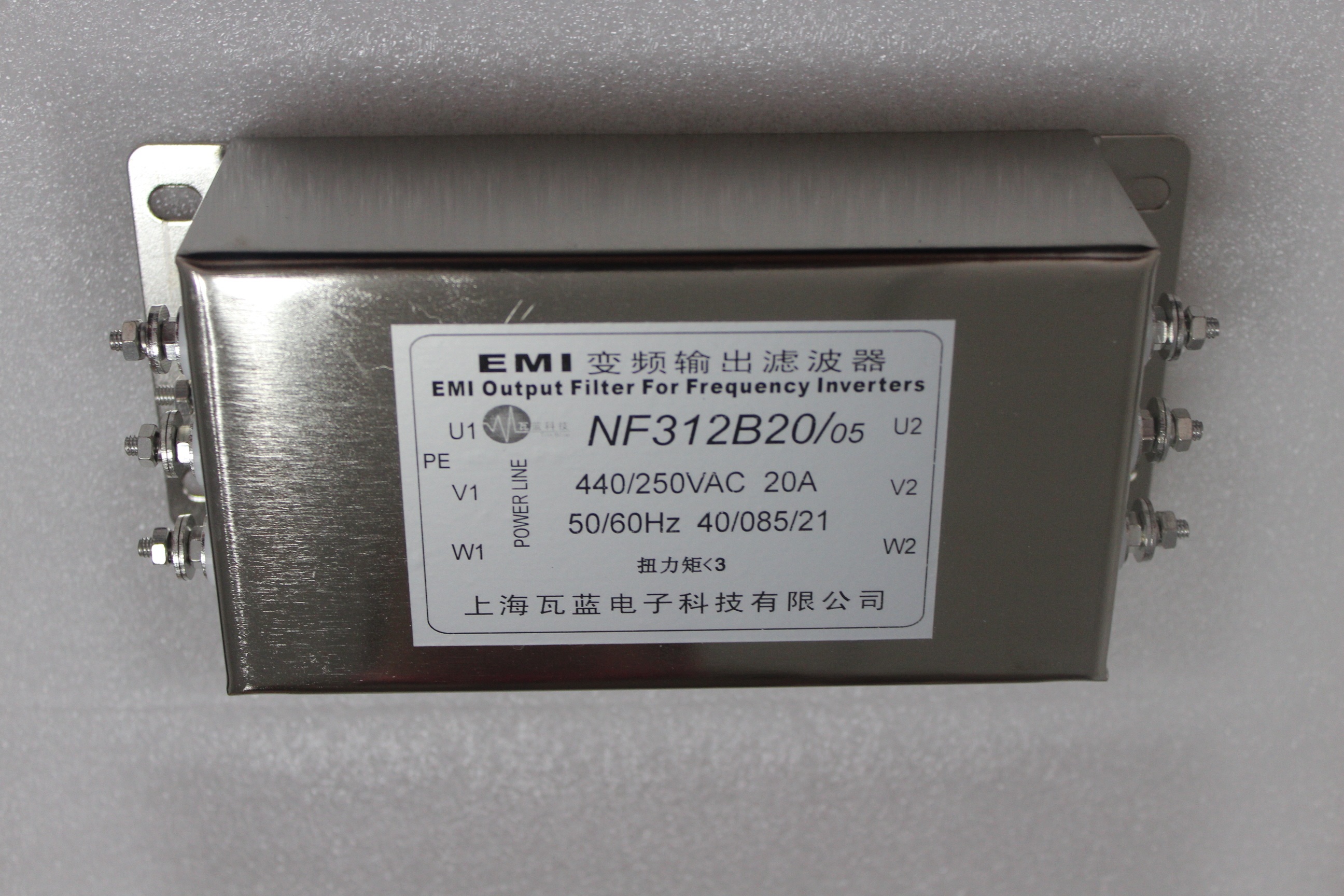

直流調速器用交流側進線電抗器,濾波器
![NZ{{GAIJT$]%3]%_P~Z]J1F.png](/uploads/allimg/20171229/1514540393284884.png "1514540393284884.png")

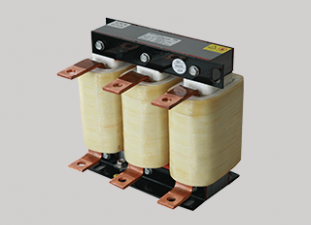

直流調速器用交流側進線電抗器,濾波器
直流調速器用電抗器有什么作用？
直流調速器用交流側進線電抗器選擇方法的電流等？

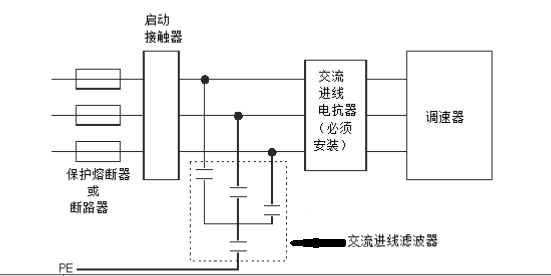

當使用無線電干擾抑制濾波器時，為了隔絕 RC 回路，在濾波器和裝置輸入端之間經常需要使用進線電抗器
直流側電抗器廣泛用于中小型直流傳動電動機的直流側，改善電動機換向條件，減少電動機銅耗，鐵耗及軸電壓，改善變流裝置放大倍數及直流電動機機械特性
對于勵磁供電電路，應加進線電抗器
整流裝置電樞電路，應加進線電抗器
在工業環境中，裝置應有高的抗干擾能力，因而降低對干擾發射的要求，除整流裝置外，
最少還需要無線電干擾抑制濾波器、進線電抗器為了電流分配，每臺直流調速裝置需要隔離用進線電抗器（UK最小為 2 %）。電抗器的偏差決定了電流的分配
非接地電源（IT 電網）用于部分工業領域，以增強設備的有效性。發生接地故障時，不產生故障電流，設備可繼續運行。然而，如使用無線電干擾抑制濾波器，發生接地故障時，產生故障電流，這會導致傳動的停止甚至無線電干擾抑制濾波器的損壞。因此，產品標準沒有規定在這類電網中的極限值。從經濟的觀點考慮，如果需要抑制無線電干擾，則應在電源變壓器接地的原邊采取措施。
網側進線電抗器
整流裝置必須經換相電感連接到電網上。這個電感最小是 4 %U K ！這個換相電感可以以整流變壓器形式給出，也可以在相應電網電壓下以進線電抗器給出。
② 勵磁回路進線電抗器應按電動機勵磁額定電流選取。
② 電樞回路進線電抗器應按電動機電樞額定電流選取。
交流側電流等于直流電流乘以 0.82。
③ 用于 400 V 電源的電子板時，無線電干擾抑制濾波器電流增加 1 A。用于勵磁回路和 400 V 電子板電源的無線電干擾抑制濾波器在電動機勵磁額定電流基礎上再加 1 A。
④ 電樞回路的無線電干擾抑制濾波器應按電動機電樞額定電流選取。交流側電流等于直流電流乘以 0.82。
⑤ 用于 230 V 電源的電子板的無線電干擾抑制濾波器應增加 ≥2 A。
12 脈動運行要求直流電路內設有平波電抗器
平波電抗器計算：
? 對于兩個部分整流器中的任何一個都要使用平波電抗器，此處的電抗器是雙值電抗器，即電抗器的電感是由兩個電流值確定的
? 根據電抗器直流電流的有效值對電抗器進行熱計算
? 如用鐵芯電抗器，在兩個電流下應滿足 LD1，LD2 電感值；但對于空芯電抗器，只用 LD1 值即可
所需的電感的計算：
1.在 0.2×I dN 時電抗器的電感（L D1 ）
2.在 I dmax 時電抗器的電感（L D2 ）
電源頻率 50 Hz 時的電感：
L D1 = 0.296×10 -3 ×U di /（0.2×I dN ）
L D2 = 0.296×10 -3 ×U di /（0.33×I dmax ）
電源頻率 60 Hz 時的電感：
L D1 = 0.24×10-3×U di /（0.2×I dN ）
L D2 = 0.24×10-3×U di /（0.33×I dmax ）
代號：
L：電感（亨利）
I dN ：直流電機額定電流的一半
I dmax ：直流電機最大電流的一半
U di = 1.35×U N
U N ：電源的額定電壓值
直流調速器用交流側進線電抗器選擇方法的電流等級應為直流電機額定電流/0.816,然后向標準等級上靠。
基本每個做傳動的品牌都有自己的直流調速系列產品 例：西門子SIMOREG直流調速器6RA2881,歐陸直流調速器,AB直流調速器, ABB DCS直流調速器, 施耐德Rectivar 4 系列直流調速器,艾默生CT直流調速器, 歐陸EUROTHERM590、ssd590、park590，790，ETD790，ETD791 ,590C、590P ,590+，591,歐陸ER，臺灣V65D數字式直流調速器，安川直流調速器等等
SIEMENS直流調速器6RA24（6.3~680kW）適配的進線電抗器 | ||||||||
交流 | 直流 | SIEMENS，型號SIMOREG-K | 網側三相進線電抗器 4% | |||||
電源 | 功率 | |||||||
電壓 | kW | |||||||
V | SIEMENS公司 | 額定 | 額定 | 額定 | SIEMENS | 瓦藍電子 | 結構號 | |
直流調速器訂貨號 | 電壓 | 電流 | 相電流 | 訂貨號 | 訂貨號 | No. | ||
V | A | A | ||||||
3AC | 6.3 | 6RA2413-6DV62-0 | 420 | 15 | 18 | 4EP3601-8DS | ACL-0020-EISA-E1M4 | |
400 | 12.6-15 | 6RA2418-6DV62-0 | -485 | 30 | 25 | 4EP3701-0DS | ACL-0030-EISA-EM93 | |
6RA2418-6DS22-0 | ||||||||
25-29 | 6RA2425-6DV62-0 | 60 | 56 | 4EP3901-2DS | ACL-0060-EISA-EM47 | |||
6RA2425-6DS22-0 | ||||||||
42-44 | 6RA2430-6DC62-0 | 100 | 91 | 4EP4002-3DS | ACL-0120-EISA-EM23 | |||
6RA2428-6DS22-0 | -90 | -80 | （4EP4000-1DB ） | |||||
59-61 | 6RA2432-6DV62-0 | 140 | 125 | 4EU2521-0AA00 | ACL-0150-EISA-EM19 | |||
6RA2431-6DS22-0 | -125 | -112 | （4EU2421-1AA10） | ||||||||||||
84-91 | 6RA2475-6DC62-0 | 200 | 180 | 4EU2721-0AA10 | ACL-0200-EISA-EM14 | ||||||||||
6RA2475-6DS22-0 | |||||||||||||||
105-121 | 6RA2477-6DV62-0 | 250 | 224 | 4EU2721-2AA00 | ACL-0250-EISA-EM11 | ||||||||||
6RA2477-6DS22-0 | |||||||||||||||
168-194 | 6RA2481-6DV62-0 | 400 | 355 | 4EU3021-1AA00 | ACL-0390-EISA-E72U | ||||||||||
6RA2481-6DS22-0 | |||||||||||||||
252-291 | 6RA2485-6DV62-0 | 600 | 500 | 4EU3621-0AA00 | ACL-0600-EISA-E53U | ||||||||||
6RA2485-6DS22-0 | |||||||||||||||
357-412 | 6RA2487-4DV62-0 | 850 | 710 | 4EU3621-3AA00 | ACL-0800-EISA-E35U | ||||||||||
6RA2487-4DS22-0 | |||||||||||||||
504-582 | 6RA2491-4DV62-0 | 1200 | 1000 | 4EU3921-1AA00 | ACL-01200-EISA-E35U | ||||||||||
6RA2491-4DS22-0 | |||||||||||||||
3AC | 16-18 | 6RA2418-6GV62-0 | 30 | 25 | 4EP3700-1DS | ACL-0030-EISA-E1M8 | |||||||||
500 | 6RA2418-6GS22-0 | ||||||||||||||
31-36 | 6RA2425-6GV62-0 | 60 | 56 | 4EP4002-0DS | ACL-0060-EISA-EM94 | ||||||||||
6RA2425-6GS22-0 | |||||||||||||||
52-54 | 6RA2430-6GV62-0 | 100 | 91 | 4EU2421-3AA00 | ACL-0120-EISA-EM46 | ||||||||||
6RA2428-6GS22-0 | -90 | -80 | （4EU2421-2AA00） | ||||||||||||
73-75 | 6RA2432-6GV62-0 | 140 | 125 | 4EU2521-5AA00 | ACL-0150-EISA-EM38 | ||||||||||
6RA2431-6GS22-0 | -125 | -112 | （4EU2521-4AA00） | ||||||||||||
104-120 | 6RA2475-6GV62-0 | 200 | 180 | 4EU2721-6AA00 | ACL-0200-EISA-EM16 | ||||||||||
6RA2475-6GS22-0 | |||||||||||||||
130-150 | 6RA2477-6GV62-0 | 250 | 224 | 4EU2721-8AA00 | ACL-0250-EISA-EM13 | ||||||||||
6RA2477-6GS22-0 | |||||||||||||||
208-240 | 6RA2481-6GV62-0 | 400 | 355 | 4EU3621-5AA00 | ACL-0390-EISA-E88U | ||||||||||
6RA2481-6GS22-0 | |||||||||||||||
312-360 | 6RA2485-6GV62-0 | 600 | 500 | 4EU3621-8AA00 | ACL-0600-EISA-E50U | ||||||||||
6RA2485-6GS22-0 | |||||||||||||||
442-510 | 6RA2487-4GV62-0 | 850 | 710 | 4EU3921-3AA00 | ACL-0800-EISA-E50U | ||||||||||
6RA2487-4GS22-0 | |||||||||||||||
624-720 | 6RA2491-4GV62-0 | 1200 | 1000 | 4EU4321-5AA00 | ACL-1200-EISA-E22U | ||||||||||
6RA2491-4GS22-0 | |||||||||||||||
3AC | 505-576 | 6RA2485-4KV62-0 | 790 | 640 | 560 | 4EU4321-2BA00 | |||||||||
750 | 6RA2485-4KS22-0 | -900 | |||||||||||||
679-774 | 6RA2487-4KV62-0 | 880 | 710 | 4EU4321-4BA00 | |||||||||||
6RA2487-4KS22-0 | |||||||||||||||
SIEMENS直流調速器6RA70（6.3~1900kW）適配的進線電抗器 | |||||||||||||||
交流 | 額定 | SIEMENS公司 | 網側三相進線電抗器 | ||||||||||||
電源 | 功率 | ||||||||||||||
電壓 | kW | SIEMOREG | 額定 | 額定 | 相電流 | 2% | |||||||||
V | D．C-MASTER | 直流 | 直流 | A | |||||||||||
直流調速器訂貨號 | 電壓 | 電流 | |||||||||||||
V | A | SIEMENS | 瓦藍 | ||||||||||||
訂貨號 | 訂貨號 | ||||||||||||||
3AC | 6.3 | 6RA7013-6DS22-0 | 485 | 15 | 18 | ACL-0020-EISA-EM75 | |||||||||
400~460 | 14.5-12.6 | 6RA7018-6DS22-0 | -420 | 30 | 28 | 4EP3600-3DS | ACL-0030-EISA-EM60 | ||||||||
15% | 6RA7018-6DV62-0 | ||||||||||||||
-20% | 29-25 | 6RA7025-6DS22-0 | 60 | 56 | 4EP3700-6DS | ACL-0060-EISA-EM28 | |||||||||
6RA7025-6DV62-0 | |||||||||||||||
44-38 | 6RA7028-6DS22-0 | 90 | 80 | 4EP3801-0DS | ACL-0090-EISA-EM19 | ||||||||||
6RA7028-6DV62-0 | |||||||||||||||
61-52.5 | 6RA7031-6DS22-0 | 125 | 112 | ACL-0150-EISA-EM11 | |||||||||||
6RA7031-6DV62-0 | |||||||||||||||
102-88 | 6RA7075-6DS22-0 | 210 | 180 | ACL-0250-EISA-E65U | |||||||||||
6RA7075-6DV62-0 | |||||||||||||||
136-118 | 6RA7078-6DS22-0 | 280 | 250 | ACL-0290-EISA-EM05 | |||||||||||
6RA7078-6DV62-0 | |||||||||||||||
194-168 | 6RA7081-6DS22-0 | 400 | 355 | ACL-0390-EISA-E44U | |||||||||||
6RA7081-6DV62-0 | |||||||||||||||
291-252 | 6RA7085-6DS22-0 | 600 | 500 | ACL-0600-EISA-E25U | |||||||||||
6RA7085-6DV62-0 | |||||||||||||||
412-357 | 6RA7087-6DS22-0 | 850 | 710 | ACL-0800-EISA-E25U | |||||||||||
6RA7087-6DV62-0 | |||||||||||||||
582-504 | 6RA7091-6DS22-0 | 1200 | 1000 | ACL-1200-EISA-E11U | |||||||||||
6RA7091-6DV62-0 | |||||||||||||||
776-672 | 6RA7093-6DS22-0 | 1600 | 1300 | ACL-1600-EISA-E12U | |||||||||||
6RA7093-6DV62-0 | |||||||||||||||
970-840 | 6RA7095-6DS22-0 | 2000 | 1800 | ||||||||||||
6RA7095-6DV62-0 | |||||||||||||||
3AC | 41 | 6RA7025-6GS22-0 | 690 | 60 | 56 | ACL-0060-EISA-EM47 | |||||||||
575 | -36 | 6RA7025-6GV62-0 | -600 | ||||||||||||
10% | 86 | 6RA7031-6GS22-0 | 125 | 112 | ACL-0120-EISA-EM23 | ||||||||||
-15% | -75 | 6RA7031-6GV62-0 | |||||||||||||
145 | 6RA7075-6GS22-0 | 210 | 180 | ACL-0250-EISA-EM11 | |||||||||||
-126 | 6RA7075-6GV62-0 | ||||||||||||||
276 | 6RA7081-6GS22-0 | 400 | 355 | ACL-0390-EISA-E72U | |||||||||||
-240 | 6RA7081-6GV62-0 | ||||||||||||||
414 | 6RA7085-6GS22-0 | 600 | 500 | ACL-0600-EISA-E47U | |||||||||||
-360 | 6RA7085-6GV62-0 | ||||||||||||||
552 | 6RA7087-6GS22-0 | 800 | 710 | ACL-0800-EISA-E35U | |||||||||||
ABB直流調速器DCS500（12~1200kW）適配的三相進線電抗器 | |||||||||
交流 | 電機 | ABB | 直流 | 直流 | 交流 | 三相進線電抗器 | |||
電壓 | 功率 | 直流調速器 | 電壓 | 電流 | 電流 | ||||
V | kW | 型號 | V | A | A | 相電流 | ABB | 瓦藍 | |
A | 型號 | 訂貨號 | |||||||
4%壓降 | |||||||||
3AC400 | 12 | DCS501-0025-41 | 465 | 25 | 20 | 18 | ND01 | ACL-0030-EISA-EM93 | |
10 | DCS502-0025-41 | 415 | 18.5 | ND401 | ACL-0030-EISA-EM93 | ||||
23 | DCS501-0050-41 | 465 | 50 | 41 | 37 | ND02 | ACL-0050-EISA-EM56 | ||
21 | DCS502-0050-41 | 415 | 37 | ND402 | ACL-0050-EISA-EM56 | ||||
35 | DCS501-0075-41 | 465 | 75 | 61 | 55 | ND04 | ACL-0080-EISA-EM35 | ||
31 | DCS502-0075-41 | 415 | 55 | ND403 | ACL-0080-EISA-EM35 | ||||
47 | DCS501-0100-41 | 465 | 100 | 82 | 102 | ND06 | ACL-0090-EISA-EM31 | ||
42 | DCS502-0100-41 | 415 | 74 | ND404 | ACL-0090-EISA-EM31 | ||||
58 | DCS501-0140-41 | 465 | 140 | 102 | 102 | ND06 | ACL-0150-EISA-EM19 | ||
58 | DCS502-0140-41 | 415 | 114 | 104 | ND405 | ACL-0150-EISA-EM19 | |||
490/624 | DCS502B1203-41/51 | 415/520 | 1200 | 979 | 980 | ACL-1200-EISA-E22U | |||
698/870 | DCS501B1503-41/51 | 465/580 | 1500 | 1224 | 1163 | ND15 | ACL-1600-EISA-E18U | ||
623/780 | DCS502B1503-41/51 | 415/520 | 1500 | 1224 | 1300 | ACL-1600-EISA-E18U | |||
930/1160 | DCS501B2003-41/51 | 465/580 | 2000 | 1632 | 1510 | ND16 | ACL-2000-EISA-E14U | ||
830/1040 | DCS502B2003-41/51 | 415/520 | 2000 | 1632 | 1640 | ACL-2000-EISA-E14U | |||
注：磁場變流器單元單相勵磁進線電抗器與表1-11相同 | |||||||||
ABB直流調速器DCS500B（12~4900kW）適配的三相進線電抗器 | |||||||||
交流 | 電機 | ABB | 直流 | 直流 | 交流 | 三相進線電抗器 | |||
電壓 | 功率 | 直流調速器 | 電壓 | 電流 | 電流 | ||||
V | kW | 型號 | V | A | A | 相電流 | ABB | 瓦藍 | |
A | 型號 | 訂貨號 | |||||||
4%壓降 | |||||||||
3AC | 35 | DCS501B0050-61 | 700 | 50 | 41 | 37 | ND03 | ACL-0050-EISA-EM90 | |
600 | 31 | DCS502B0050-61 | 625 | 42 | ACL-0050-EISA-EM90 | ||||
70 | DCS501B0110-61 | 700 | 100 | 82 | 82 | ND05 | ACL-0120-EISA-EM37 | ||
69 | DCS502B0110-61 | 625 | 110 | 92 | 92 | ACL-0120-EISA-EM37 | |||
172 | DCS501B0270-61 | 700 | 245 | 200 | 196 | ND08 | ACL-0250-EISA-EM18 | ||
169 | DCS502B0270-61 | 625 | 270 | 220 | 220 | ACL-0290-EISA-EM15 | |||
284 | DCS501B0450-61 | 700 | 405 | 330 | 326 | ND11 | ACL-0390-EISA-EM12 | ||
AB直流調速器1937(0.37-448kW)適配的三相進線電抗器 | |||||||||
電源 | 電機 | 直流調速器 | 三相進線電抗器 4% | ||||||
電壓 | 功率 | ||||||||
V | kW | 型號 | 輸入 | 輸出 | 額定(最大) | AB | 瓦藍 | ||
1397 | AC | DC | 相電流A | 訂貨號 | 訂貨號 | ||||
電流 | 電流 | 1321- | |||||||
A | A | ||||||||
3AC | 2.2 | B003× | 10 | 8 | 8 (12) | 3R8-C | ACL-0010-EISA-E2M8 | ||
460 | 3.7 | B005× | 12 | 10 | 8 (12) | 3R8-B | ACL-0010-EISA-E2M8 | ||
5.5 | B007× | 15 | 14 | 12 (18) | 3R12-B | ACL-0015-EISA-E1M9 | |||
7.5 | B010× | 18 | 19 | 18 (27) | 3R18-B | ACL-0020-EISA-E1M4 | |
11 | B015× | 24 | 27 | 25 (37.5) | 3R25-B | ACL-0030-EISA-EM93 | |
15 | B020× | 31 | 35 | 35 (52.5) | 3R35-B | ACL-0040-EISA-EM70 | |
18.5 | B025× | 39 | 45 | ||||
22 | B030× | 45 | 52 | 45 (67.5) | 3R45-B | ACL-0050-EISA-EM56 | |
30 | B040× | 63 | 73 | 55 (82.5) | 3R55-B | ACL-0060-EISA-EM47 | |
37 | B050× | 74 | 86 | 80 (120) | 3R80-B | ACL-0090-EISA-EM31 | |
45 | B060× | 86 | 100 | ||||
56 | B075× | 110 | 129 | 100 (150) | 3R100-B | ACL-0120-EISA-EM23 | |
75 | B100× | 143 | 167 | 130 (195) | 3R130-B | ACL-0150-EISA-EM19 | |
93 | B125× | 177 | 207 | 160 (240) | 3R160-B | ACL-0200-EISA-EM14 | |
112 | B156× | 213 | 250 | 200 (300) | 3R200-B | ACL-0250-EISA-EM11 | |
149 | B200× | 281 | 330 | 250 (375) | 3R250-B | ACL-0250-EISA-EM11 | |
187 | B250× | 351 | 412 | 320 (480) | 3R320-B | ACL-0390-EISA-E72U | |
224 | B300× | 421 | 495 | 400 (600) | 3R400-B | ACL-0490-EISA-E57U | |
298 | B400× | 587 | 667 | 500 (750) | 3R500-B | ACL-0800-EISA-E53U | |
373 | B500× | 680 | 800 | 600 (900) | 3R600-B | ACL-0800-EISA-E35U | |
448 | B600× | 816 | 960 | 750 (1125) | 3R750-B | ACL-01000-EISA-E28U |
